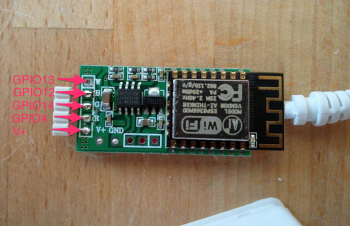

Arilux AL-LC01 Hacks und Mods

Wemos D1 Mini to ESP8266 pinout
Wemos D1 mini Pin Function ESP-8266 ESP12 Pin
TX TXD TXD, GPIO1 22
RX RXD RXD, GPIO3 21
A0 Analog input, max 3.3V input A0 2
D0 IO, deepsleep wake-up GPIO16 4
D1 IO, SCL GPIO5 20
D2 IO, SDA GPIO4 19
D3 IO, 10k Pull-up GPIO0 18
D4 IO, 10k Pull-up, BUILTIN_LED GPIO2 17
D5 IO, SCK GPIO14 5
D6 IO, MISO GPIO12 6
D7 IO, MOSI GPIO13 7
D8 IO, 10k Pull-down, SS GPIO15 16
G Ground GND 15
5V 5V -
3V3 3.3V 3.3V 8
RST Reset RST 1
